防靜電接地系統工程

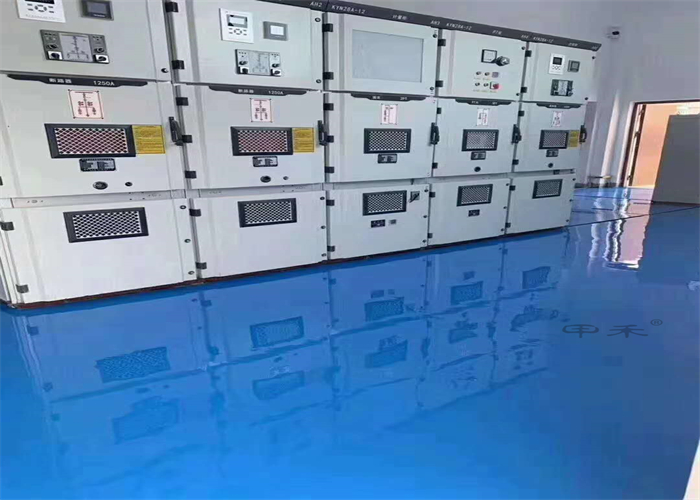

       應用場所：變壓器房、機房、電子廠房、加油站、燃氣站、化工廠、國防等。

       防靜電接地：靜電主要由不同物質相互摩擦而產生，在電子廠房過程中，靜電所造成的危害是多方面的。首先，該工程中很多設備及儀器對靜電電壓比較敏感，靜電會(huì )影響其正常工作甚至出現錯誤;其次，由靜電產生的高電壓會(huì )引起人身觸電；另外，當靜電嚴重時肯能會(huì )引起火花放電，嚴重的會(huì )造成火事故。

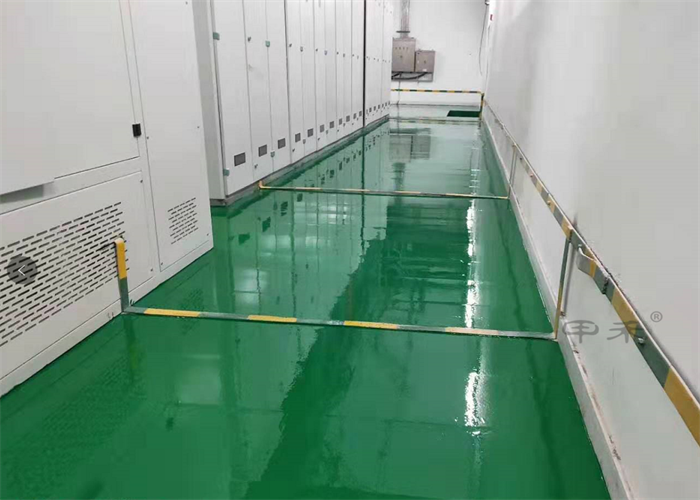

       為消除靜電所產生的危害，采取消除靜電的措施。消除靜電的方法很多，但是簡單有效的辦法是采取接地措施。電子廠房中，對所有會(huì )產生靜電的設備都應保證可靠接地。防靜電地坪也在防護材料中，分布有銅線構成的網絡(luò )，這些金屬網絡(luò )彼此形成電流通路，用于防靜電地坪的靜電傳導。作為電氣設計配合，防靜電接地系統所在空間的建筑柱上，適當預留接地端子。在地坪敷設完畢后，將防靜電地坪內的金屬線與該接地端子相連。另外，接地端子須通過柱內主筋與接地極連通，以使靜電通過接地端子沿柱內主筋流向地極。

一、幾種接地概念

      A、保護接地。就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。

      B、工作接地。將電力系統中的某一點（通常是中性點）直接或經特殊設備（如笑弧線圈，阻抗，電機等）與大地作金屬連接，稱為工地連接。

      C、重復連接（并聯）。接地電阻值很低，零線斷路點后面碰相外殼的對地電壓就很小，對人身的危險就會(huì )大大減輕。

      D、防雷接地。把雷電流迅速導入大地以防止雷害為目的的接地。

      E、甲禾防靜電接地系統：將帶靜電物體或有可能產生靜電的物體（非絕緣體）通過導電電體與大地構成電氣回路的接地叫靜電接地。靜電接地電阻一般要求不大于10歐姆。

二、防靜電接地和其它幾種接地關系

       防靜電工程中靜電防護區的地線較為常用的敷設方法有兩種：一種是專門埋設單獨的大地接地裝置，引出的接地線，敷設到線的防靜電作業崗位。二是采用三相五線制供電系統中的地線，引出電源零線的同時，單獨引出大地地線作防靜電接地母線。

       靜電接地應盡可能避開與某些精密儀器的接地共同一個接地體。因為靜電接地泄放靜電有時可產生較高脈沖，對儀器產生干擾。

       靜電接地應和防雷接地分開。因為防雷接地在泄放雷電流時，可產生較高反擊電壓，通過靜電接地能將反擊電壓引靜電防護區造成事故或將儀器設備損壞。在工程中靜電接地應與防雷接地相隔20m距離。

防靜電接地電阻與接地極埋設的技術標準和規范有：SJ/T10694、SJ/T10630-95、SJ/T10533、GJB1210-91、GB12158-90。

三、接地體總體布置設計

       防靜電接地體總體布置設計應視地形、地勢、土質等情況而定，并無一定之規，而應根據具體條件進行設計?，F提供下述幾種方式供參考。共分垂直、水平及二者混合的布置方式，詳細技術資料及施工，請咨詢珠海甲禾地坪漆廠家。
